ADC-TEC PRODUKTE
Unsere Produkte helfen die wichtigsten Herausforderungen beim Entwerfen, Bauen, Verwalten und Sichern von Daten, Geräten und Systemen zu lösen.
Energiemanagement-Lösungen auf Geräteebene
Erhalten Sie mit Energiedaten auf Geräteebene Transparenz in Echtzeit.
Panoramic Power ist der führende Anbieter von Energiemanagement-Lösungen auf Geräteebene. Durch den Einsatz drahtloser, selbstversorgter Sensoren in Verbindung mit einer Cloud-basierten Analyselösung ermöglichen wir es Unternehmen, ihren Energieverbrauch zu optimieren und die Leistung und den Betrieb auf Systemebene zu verbessern. Panoramic Power bietet eine leistungsstarke Unternehmenslösung für Unternehmen in einer Vielzahl von Branchen und unterstützt sie dabei, Mitarbeiter, Prozesse und Technologie strategisch auf finanzielle, betriebliche und ökologische Ziele auszurichten. Panoramic Power bietet den Kunden einen ROI mit einer Unternehmenslösung, die erschwinglich, flexibel und skalierbar genug ist, um ein umfassendes Angebot an Energiemanagement- und Betriebsdienstleistungen bereitzustellen, die auch die soziale Verantwortung und Nachhaltigkeitsprogramme von Unternehmen unterstützen.
Energieeffizienz.
Reduzieren Sie Energiekosten und den Kohlenstoff-Fußabdruck durch in Echtzeit und auf Geräteebene umsetzbare Energieeinsichten.
Operative Effizienz
Verwenden Sie Energieverbrauchsdaten auf Geräteebene, um die Wartungskosten durch vorbeugende und vorausschauende Wartung zu senken.
Vorbeugende Instandhaltung
Identifizieren Sie unsichtbare Probleme und prognostizieren Sie Ausfälle durch Echtzeitwarnungen, um die Optimierung und Effektivität der Ausrüstung sicherzustellen.
Aktive Überwachung auf Geräteebene
Extreme Kostensenkungen.
Nur Panoramic Power bietet Echtzeit-Energiemessungen auf Stromkreisebene, die Ihnen unübertroffene Transparenz, aussagekräftige Analysen sowie Echtzeit-Dashboards und -Berichte bieten. So können Sie fundierte Entscheidungen darüber treffen, wie Sie Energie-, Wartungs- und Betriebskosten senken und die Anlagenleistung verbessern können.
Mit Panoramic Power können Sie:
1
Mit Energie- und Betriebseffizienz Kosten senken, Margen ausbauen und die Rentabilität erhöhen. Panoramic Power liefert in Echtzeit Warnmeldungen über Energieverschwendung, optimierte Energieverbrauchsprofile und Erkennung von Spitzenbedarf und vorbeugenden Wartungsausfällen.
2
Verbessern Sie den Betrieb der Anlage. Sicherstellen der Anlagenoptimierung und -effektivität durch vorausschauende/konditionierte Wartung, Überwachung des Anlagenstatus unter Spannung und Benchmarking von Einheiten/Geräten.
3
Verbesserung der Markenreputation und Nachhaltigkeit durch grüne Daten. Unterstützen Sie Ihre soziale Verantwortung als Unternehmen, maximieren Sie den ROI von grünen Initiativen und optimieren Sie Nachhaltigkeitsprogramme.
Unterschiedliche Industrien sind unterschiedlich stark und haben unterschiedliche Befugnisse. Da Panoramic Power über Erfahrungen in vielen Sektoren verfügt, können wir unsere Lösungen auf die spezifischen Energiemanagement-Bedürfnisse und Optimierungsmöglichkeiten jeder Branche zuschneiden.
Wir haben Hunderten von Unternehmen aus praktisch allen Branchen geholfen. Ganz gleich, ob Sie im Einzelhandel mit mehreren Standorten, in der industriellen Fertigung, im Gesundheitswesen, in der Hochschulbildung, im Facility Management oder in einer anderen Branche tätig sind - wir haben Lösungen, die messbare Ergebnisse durch die Verfolgung und Überwachung von Geräten, die Vorhersage und Optimierung von Systemen, die Bereitstellung von Warnmeldungen und Erkenntnissen und die Verbesserung Ihrer gesamten Betriebsabläufe erzielen können.
Energiemanagement-Lösungen auf Geräteebene für die Fertigung
Granulare Sichtbarkeit in allen Geräten und Systemen
Durch patentierte drahtlose, batterielose Sensortechnologie und eine Energieanalyseplattform treibt Panoramic Power die Energie- und Anlagenbetriebsoptimierung voran:
- Erweiterte Fehlererkennung und -diagnose bei kritischen Geräten
- Reduzierung der Wartungskosten
- Produktionsprozesse optimieren
- Energieeinsparungen aufzeigen
Hauptvorteile
-
Vorbeugende Wartung - Identifizieren Sie unsichtbare Probleme und sagen Sie Ausfälle durch Echtzeit-Warnungen voraus
-
Senkung der Betriebskosten - Stellen Sie durch Benchmarking der Einheiten schnell fest, wann Systeme nicht ordnungsgemäß funktionieren, um versteckte betriebliche Ineffizienzen und Energieverschwendung aufzudecken
-
Energieüberwachung in Echtzeit - Erhöhung der Maschinenzuverlässigkeit und Verbesserung der Wartungspläne
Energiemanagement-Lösungen auf Geräteebene für den Einzelhandel
Reduzieren Sie Energiekosten und verbessern Sie die Abläufe in Ihrer gesamten Einzelhandelskette mit Energielösungen auf Geräteebene in Echtzeit
Hauptvorteile
-
Senkung der Energiekosten - Reduzieren Sie Energieverschwendung durch Benchmarking Ihrer Kette und Identifizierung von Ineffizienzen und Erkennung des Verbrauchs außerhalb der Geschäftszeiten in Echtzeit
-
Reparaturkosten senken und Ausfälle durch vorbeugende Wartung verhindern - Identifizieren Sie unbemerkte Probleme und sagen Sie Ausfälle durch Echtzeit-Warnungen voraus
-
Betriebsoptimierung - Bestimmen Sie, wann und welches System in jedem Geschäft nicht richtig funktioniert, um versteckte betriebliche Ineffizienzen und Energieverschwendung aufzudecken
Drahtlose, batterielose Sensortechnologie und eine Energieanalyseplattform, die den Betrieb optimiert und den Energieverbrauch in der gesamten Einzelhandelskette reduziert:
- Einfach zu implementieren und hoch skalierbar
- Bereitstellung von Analysen und Benchmarks
- Echtzeit-Warnungen und automatisierte Berichte
Energiemanagement-Lösungen auf Geräteebene für kommerzielle Gebäude
Reduzierung des Energieverbrauchs und Optimierung der Anlagenwartung
Durch patentierte drahtlose Sensortechnologie und eine Energieanalyseplattform treibt Panoramic Power Energieeinsparungen und die Optimierung des Anlagenbetriebs voran:
- Vorausschauende Wartung
- Fehlererkennung und -diagnose bei kritischen Geräten
- Intelligente Nachrüstungen
- Energieeinsparungen in Echtzeit aufzeigen
Hauptvorteile
-
Vorbeugende Wartung - Identifizierung unsichtbarer Probleme und Vorhersage von Ausfällen und Betriebsanomalien durch Echtzeit-Warnungen
-
Echtzeit-Energieüberwachung - Verringern Sie Energieverschwendung und erhöhen Sie die Maschinenzuverlässigkeit. Erkennen Sie den Verbrauch außerhalb der Betriebszeiten und vergleichen Sie die Einheiten, um Ineffizienzen aufzudecken.
-
Einhaltung der Gesetze zur Offenlegung von Energiedaten durch Überwachung mit granularen Energiedaten und historischen Berichten

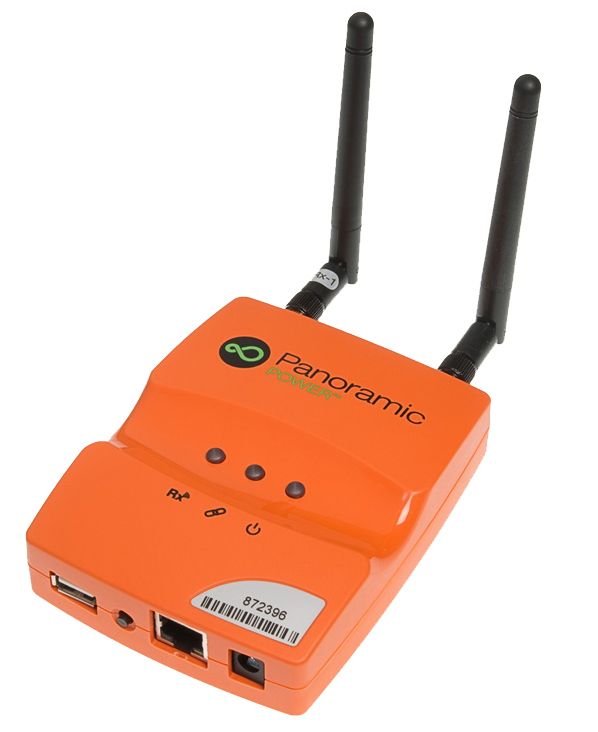

Die Panoramic Power Bridge Gen 4+
Das Panoramic Power System überwacht den Stromverbrauch auf der Ebene der einzelnen Stromkreise und erkennt eine übermäßige Nutzung, so dass Unternehmen Energie- und Wartungskosten ermitteln und reduzieren können.

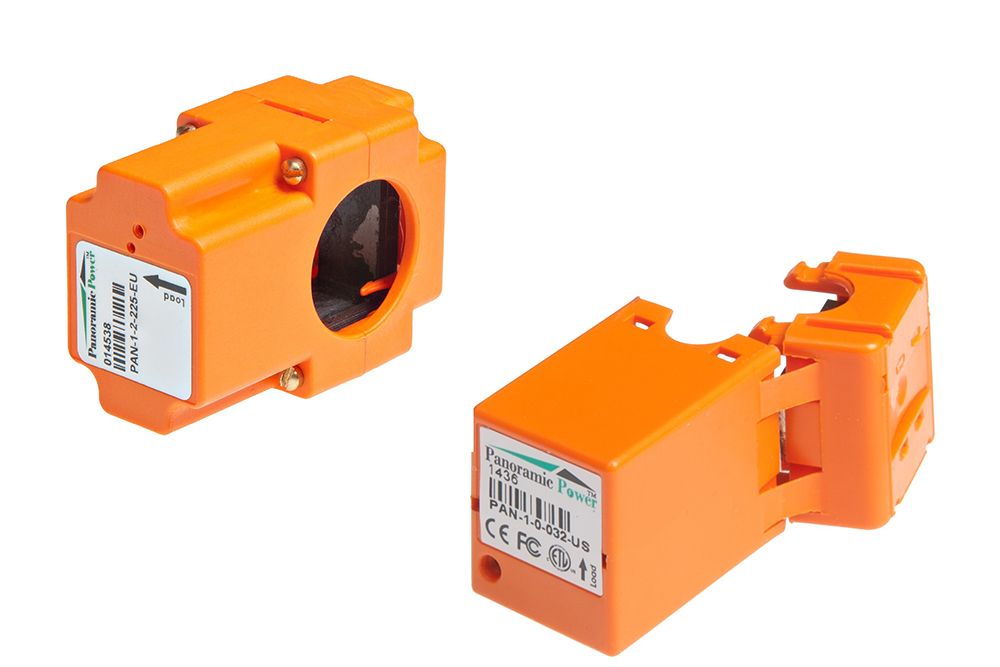

Das Panoramic Power System besteht aus drahtlosen, selbstversorgten Sensoren, die so konstruiert sind, dass eine schnelle, nicht-invasive Installation möglich ist, bei der der Betrieb nahezu nicht gestört wird. Die Sensoren lassen sich leicht an Leistungsschaltern anbringen, indem sie einfach auf das abgehende Stromkabel aufgeschnappt werden. Sie überwachen den Stromfluss durch das von ihnen erzeugte Magnetfeld und nutzen es auch als Stromquelle. Die Sensoren sind wartungsfrei.
Die Sensoren melden den Stromverbrauch an die Brücke, die ihrerseits die Informationen an PowerRadar, die wolkenbasierte Analyseplattform der Lösung, weiterleitet. Eine einzige Brücke kann Daten von bis zu 250 Sensoren sammeln, und mehrere Brücken können an einem einzigen Standort eingesetzt werden, um die Abdeckung zu erhöhen.
| Spezifikationen | |
|---|---|
| Key Features |
|
| Physikalische Abmessungen (ohne Antennen) | 111 x 87 x 35 mm / 4,4 x 3,4 x 1,4 Zoll |
| Gewicht (mit Antennen) | 150 Gramm / 0,33 lb |
| Netzadapter (mitgeliefert) Eingang | 100-240 VAC 50-60Hz, Ausgang: 5 VDC |
| Leistungsaufnahme | max. 5 W |
| Sensor-Empfänger-Frequenz | 915 MHz (PAN-2-H-3G-US, PAN-2-H-US) 434 MHz (PAN-2-H-3G-EU) 923 MHz (PAN-2-H-JP) |
| Sensor-Empfangsempfindlichkeit | -105 dBm |
| Zellulare Bänder (MHz) Nur für die LTE-Version. Die LAN-Version beinhaltet keine zellulare Konnektivität. | US: B2(1900) / B4(AWS1700) / B5(850) / B12/13(700) (4G), 850/1900 (3G) EU: B1(2100) / B3(1800) / B7(2600) / B8(900) / B20(800) (4G), 900/1800 (2G) JP: B1(2100) / B19(850) / B21(1500) (4G) |
| Wi-Fi-Protokoll | 802.11 b/g/n |
| Wi-Fi-Sicherheitsprotokoll | WEP64, WEP128, WPA, WPA2, WPA2-Enterprise |
| Kompression | Sensornachrichten werden gesammelt und einmal alle 10 Sekunden gesendet zur Reduzierung der Bandbreite |
| Authentifizierung | CHAP-Protokoll, das vom Server zur Überprüfung der Identität der angeschlossenen Bridge verwendet wird |
| Impulsschnittstelle | 2x KY-Eingänge (5 V offene Spannung, 0,9 mA maximaler Strom, 5 ms minimaler Impuls-Breite, 100 Hz maximale Pulsfrequenz) |
| Zertifizierungen Bitte prüfen Sie die örtlichen Vorschriften oder wenden Sie sich an unseren Kundendienst für die Verwendung der Hardware außerhalb der hier aufgeführten Länder oder Regionen. | USA & Kanada Europa CB certification IEC 61010-1, IEC 61010-2-030 by Intertek Testing Services |
| Brennbarkeitsklasse (Gehäuse) | UL94 V-0 |
| Eindringschutzklasse (IP) | IP5X |
| Betriebstemperatur | -25 – 60°C / -13 – 140°F |
| Betriebsluftfeuchtigkeitsbereich | 5% - 95% nicht kondensierend |
| Lagertemperatur | -25 - 65°C / -13 - 149°F |
Öffnung der Brücke für andere Systeme
Die Brücke ist für andere Systeme und Software geöffnet. Dies wird durch eine neue Firmware-Version repräsentiert, die auf jede Bridge (ab Gen 3) geladen werden kann. Mit dieser neuen Firmware-Version sind alle bisherigen Funktionen verfügbar und um den "Stand-Alone Modbus TCP"-Modus erweitert. Die Daten können dann über die Modbus-TCP-Schnittstelle in andere Systeme importiert werden.
Der Preis für die Bridge ändert sich nicht und die neue Firmware-Version kann über den ADC-TEC-Support angefordert werden.
Unterstützte Hardware
- Die Modbus-TCP-Lösung unterstützt nur PAN10-, PAN12- und PAN14-Sensoren. PAN42 ist nicht
unterstützt. - Der Modbus-TCP unterstützt auch das Lesen der Impulseingänge der Brücke (Gen4 und höher).
- Die Modbus-TCP-Lösung wird von jeder Gen3/Gen4/Gen4.5-Bridge unterstützt. Die Aufrüstung der
Bridge-Firmware auf die neueste Version (V.270 und höher) ist möglicherweise erforderlich für die Unterstützung von der Modbus-TCP-Schnittstelle. - Jede Brücke unterstützt bis zu 20 Sensoren im Standalone-Modus
Die Gen 4+ Bridge ist in zwei Varianten verfügbar
- Gen 4+ (LTE): Diese Bridge unterstützt Ethernet-, Wi-Fi- und LTE-Netzwerkkonnektivität
(mit 3G-Fallback in der US-Version der Brücke und 2G-Fallback in der EU-Version). - Gen 4+ (LAN): Diese Bridge unterstützt Ethernet- und Wi-Fi-Konnektivität.
Die nachstehende Tabelle zeigt die Modellnummer nach Gebiet:
| Regionen und Länder | Gen 4+ (LAN) Bridge Version | Gen 4+ (LTE) Bridge Version |
|---|---|---|
| Nordamerika & Mexiko | PAN-2-H-US V4+ (LAN) | PAN-2-H-3G-US V4+ (LTE) |
| Brasilien | PAN-2-H-US V4+ (LAN) | NA |
| Japan | NA | PAN-2-H-3G-JP V4+ (LTE) |
| Vereinigtes Königreich, Irland, Europäische Union, Russland, Australien, Neuseeland, Israel | PAN-2-H-EU V4+ (LAN) | PAN-2-H-3G-EU V4+ (LTE) |
Speicherkapazität
Die Advanced Cellular Bridge bietet Speicher- und Weiterleitungsfunktionen. Im Falle eines Netzwerkausfalls, der die Konnektivität mit der PowerRadaräcloud-Plattform beeinträchtigt, speichert die Bridge die Messungen, bis die Kommunikation wieder aufgenommen wird.
Die Speicherkapazität der Brücke ist in der nachstehenden Tabelle aufgeführt:
| # Verbundene Sensors | # Gespeicherte Tage |
|---|---|
| 10 | 10 |
| 20 | 5 |
| 100 | 1 |
| 200 | 0.5 |

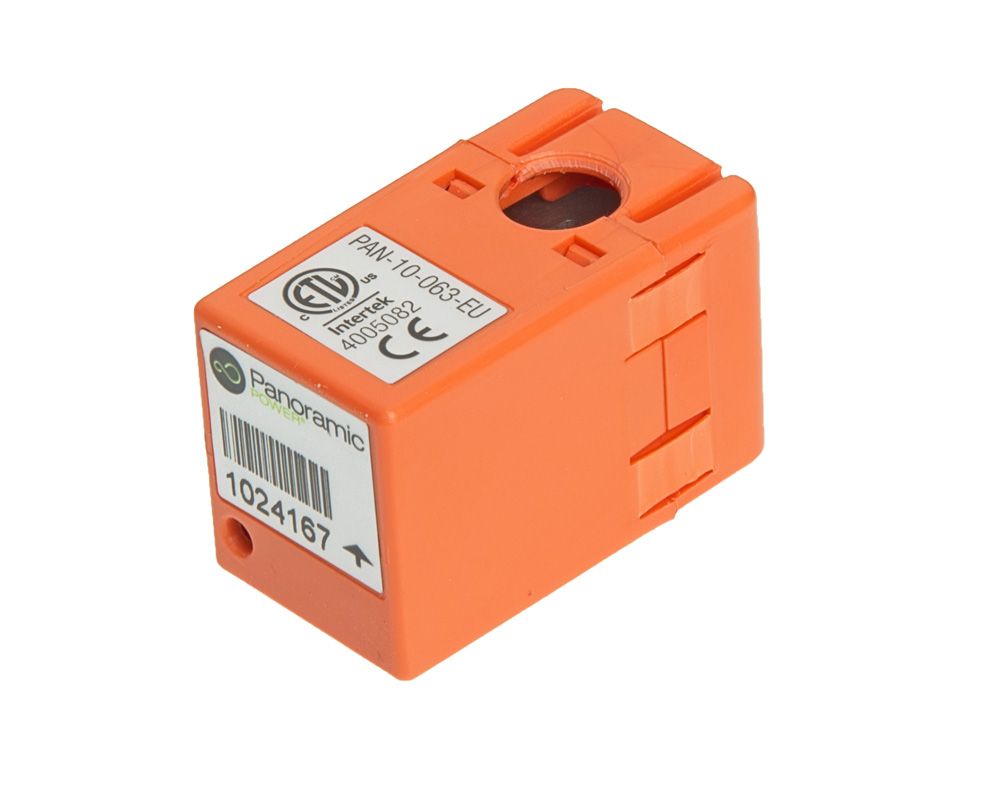

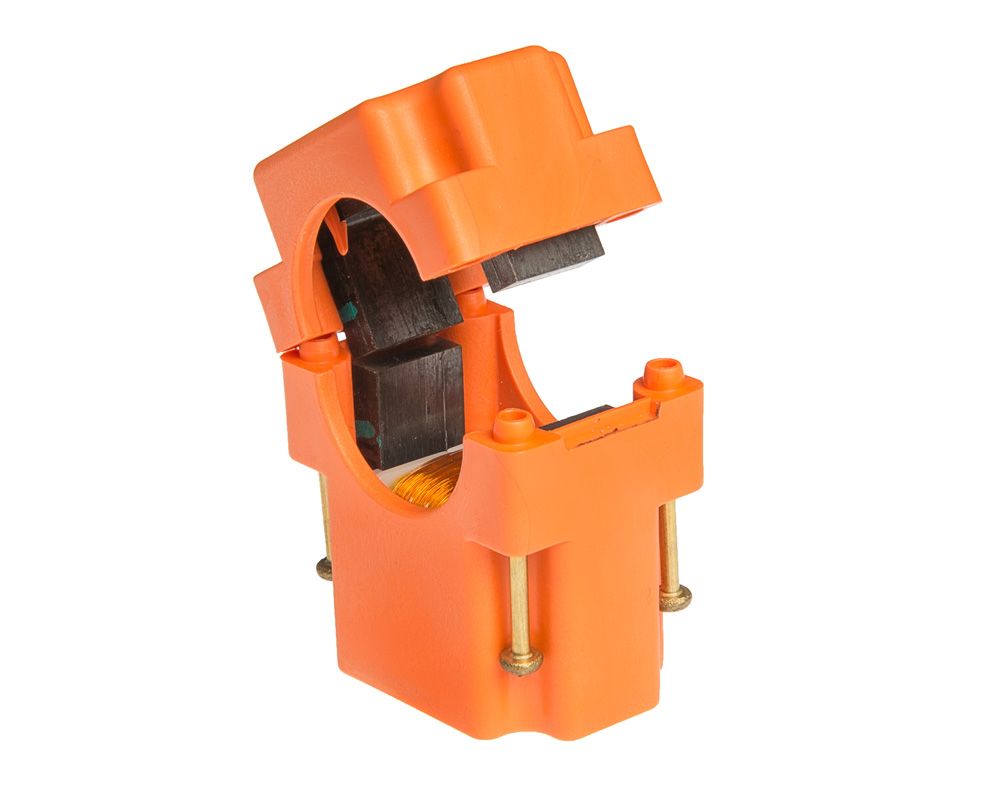

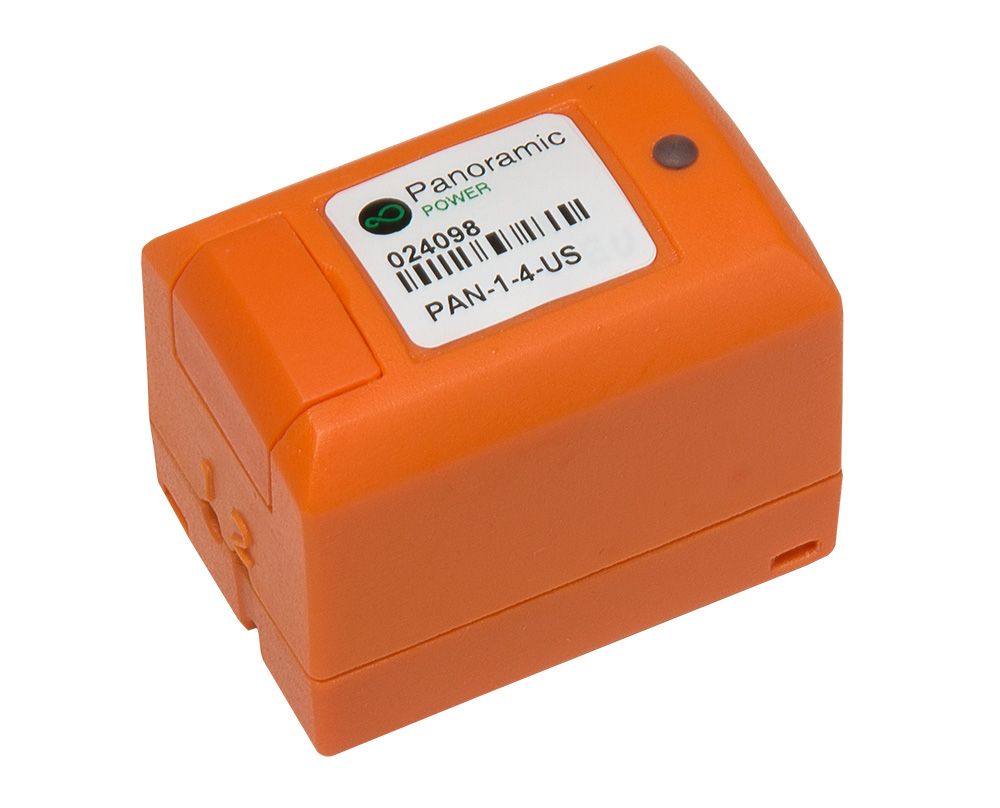

| Spezifikationen | PAN-10 SENSOR | PAN-12 SENSOR | PAN-14 SENSOR | |||
|---|---|---|---|---|---|---|
 |  |  | ||||
| Key Features |
|
| ||||
| Physische Abmessungen | 17 x 20 x 32 mm | 46.2 x 22.8 x 32.6 mm | 33.8 × 29 × 42.5 mm | |||
| Max. Heißluft-Außendurchmesser (einschließlich Isolierung) | 7 mm | 18.8 mm | ||||
| Stromeingangsbereich | 0 - 5 ARMS (bis zu 10 A Spitze) (von externem Stromwandler) | |||||
| Strommessbereich | 0 - 63 A | 0 - 225 A | Jeder anwendbare Bereich basierend auf dem CT-Verhältnis | |||
| Genauigkeit der Strommessung | Typischerweise < 2% at I > 3 A | Typischerweise < 2% at I > 10 A | Typischerweise < 2% at I > 2% von Vollstrom | |||
| Minimaler Betriebsstrom | 0.5 – 1 A (typisch) | 0.7 – 1.2 A (typisch) | 0,03 - 0,05 A (am Eingang vom externen Stromwandler) | |||
| Unterstützte AC-Frequenz | 50 Hz (EU, JPE) | |||||
| Übertragungsfrequenz | 434 MHz (EU) | |||||
| Übertragungsleistung (ERP) | 0 dBm (Max) -4 dBm (Max - JPW, JPW) | |||||
| Übertragungsintervall | 10 seconds | |||||
| Sicherheits- und EMV-Zertifikate | USA & Kanada
| |||||
| Entflammbarkeitseinstufung der äußeren Umhüllung | UL94 V-0 | |||||
| Eindringschutzklasse (IP) | IP5X | |||||
| Betriebstemperatur | -25 – 60°C / -13 - 140°F | |||||
| Betriebsluftfeuchtigkeitsbereich | 5% - 95% nicht kondensierend | |||||
| Lagertemperatur | -25 – 65°C / -13 - 149° F | |||||

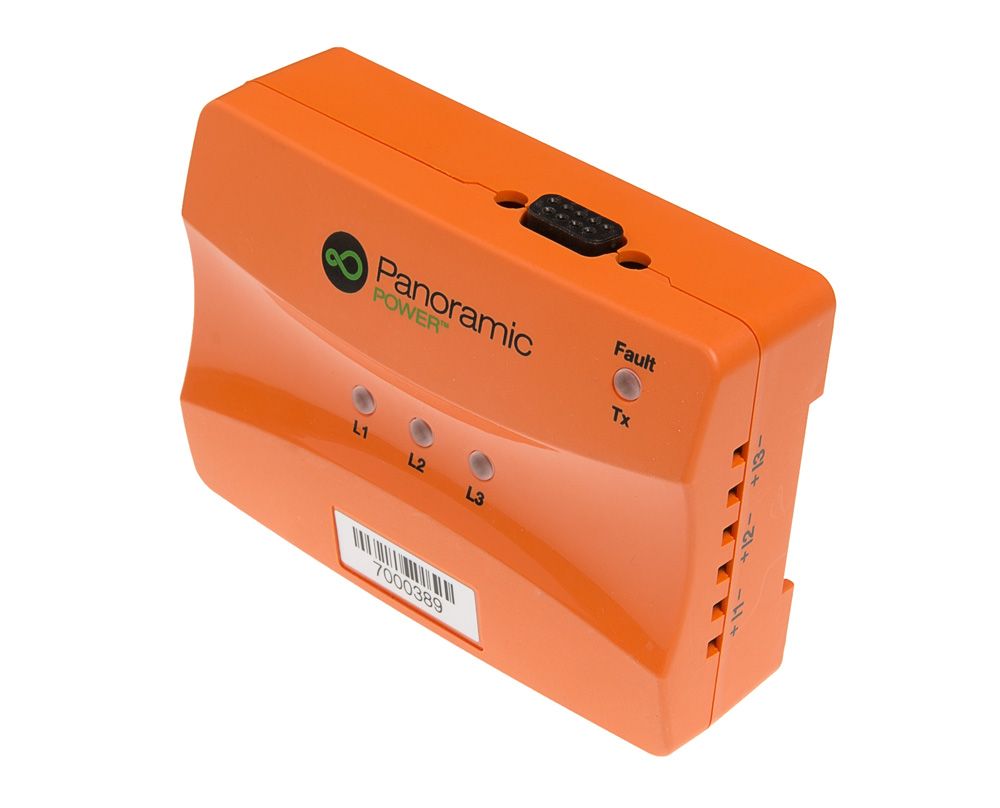

| Spezifikationen | WIRELESS POWER SENSOR PAN-42 | |
|---|---|---|
| Key Features |
|  |
| Beschreibung | 4-Leiter Wye, 3-Leiter Delta, einphasig 3-Leiter, einphasig 2-Leiter oder zweiphasig 3-Leiter
| |
| Ausgänge |
| |
| Genauigkeit (für Spannung, Strom und Wirkenergie) | Gemäß ANSI C12.1 (Klasse 1%)* *Ausstehende Zertifizierungstests und Annahme eines CT der Klasse 0,5 oder besser | |
| Impulsausgang | 2 optisch isolierte Ausgänge für Wirk- und Blindenergie (kWh) | |
| Übertragungsfrequenz | 434 MHz (EU) | |
| Übertragungsleistung (ERP) | 0 dBm (Max) | |
| Übertragungsintervall | 10 Sekunden | |
| Sicherheits- und EMV-Zertifikate | USA & Kanada
| |
| Abmessungen | Dimensionen | Gewicht |
| Entflammbarkeitseinstufung der äußeren Umhüllung | UL94 V-0 | |
| Eindringschutzklasse (IP) | IP5X | |
| Betriebstemperatur | -25 – 60° C / -13 - 140° F | |
| Lagertemperatur | -25 – 65° C / -13 - 149° F | |
| Betriebsluftfeuchtigkeitsbereich | 5% - 95% nicht kondensierend | |
| Anzeigen | 3 LEDs für die Phasenanzeigen und zusätzliche LED für die On-Line-Statusanzeige. | |
Energieberatung Mittelstand - Förderprogramme des BAFA
Das Bundesamt für Wirtschaft und Ausfuhrkontrolle, kurz BAFA, hat die Absicht kleine und mittelständige Unternehmen mit Zuschüssen bei der Inansprachenahme qualifizierter Energieberatungen und -projekte zu unterstützen.
Energieeffizienz, Energiesicherheit und der daraus resultierende Klimaschutz sind aktuell brisante Themen in der Politik und Wirtschaft und gewichtiger denn je. Gezielte Maßnahmen in KMUs sorgen dafür, dass Informationsdefizite abgebaut und Einsparpotenziale identifiziert werden können.
Bei den vom BAFA geförderten Energieberatungen handelt es sich um hochwertige Energieaudits im Sinne der EU-Energieeffizienzrichtlinie. Die Voraussetzungen hierfür werden von unserem Panoramic Power Energiemanagement System vollständig erfüllt.
Panoramic Power Produkte stehen auf der Liste der förderfähigen Energiemanagementsoftware.
